Предохранительные клапаны — последний рубеж безопасности

Выбор и обвязка предохранительного клапана — это комплексная инженерная задача на стыке механики, гидродинамики и знания технологии. Это не та статья расходов, на которой можно сэкономить, а страховой полис от катастрофических рисков, инвестиция в безаварийную и, как следствие, прибыльную работу предприятия. Разбираемся, какие вопросы необходимо учитывать при проектировании систем защиты технологического оборудования от превышения рабочего давления.

В идеально рассчитанной технологической схеме, оснащенной умнейшими датчиками и АСУ ТП, всегда закладывается вероятность непредвиденного события — от этого не застрахован никто. И когда все контуры контроля исчерпаны, в дело вступает «последний рубеж» — предохранительный клапан (ПК). Это не просто механический клапан, а высокоточное механическое устройство, единственная и критическая задача которого — сработать. Всего один раз, но с абсолютной надежностью. Ошибка в его выборе или монтаже может привести не только к финансовым потерям, но и к разрушению оборудования и аварии с опасными последствиями.

НЕ «ЖЕЛЕЗКА», А ЗАКОН

Установка предохранительного клапана — в первую очередь требование закона. Это регламентируется правилами промышленной безопасности, ГОСТ 12.2.085-2017 «Арматура трубопроводная. Клапаны предохранительные. Выбор и расчет пропускной способности», а для международных проектов — стандартами ASME BPVC и API. То есть наличие и корректность работы ПК — вопрос не технической оптимизации, а обязательное условие допуска оборудования в эксплуатацию.

Когда мы проводим аудит нового базового проекта, то в первую очередь запрашиваем схему предохранительных устройств и смотрим не на абстрактные диаметры, а на логику защиты: от чего защищает каждый клапан, какой расчетный сценарий он учитывает. Правильный ПК в нужном месте — индикатор зрелости проектной культуры.

Вывод для проектировщика: работа с ПК начинается не с каталога, а с изучения нормативного поля и понимания философии «последнего рубежа» защиты.

ПРИНЦИП ДЕЙСТВИЯ И ТИПЫ КЛАПАНОВ

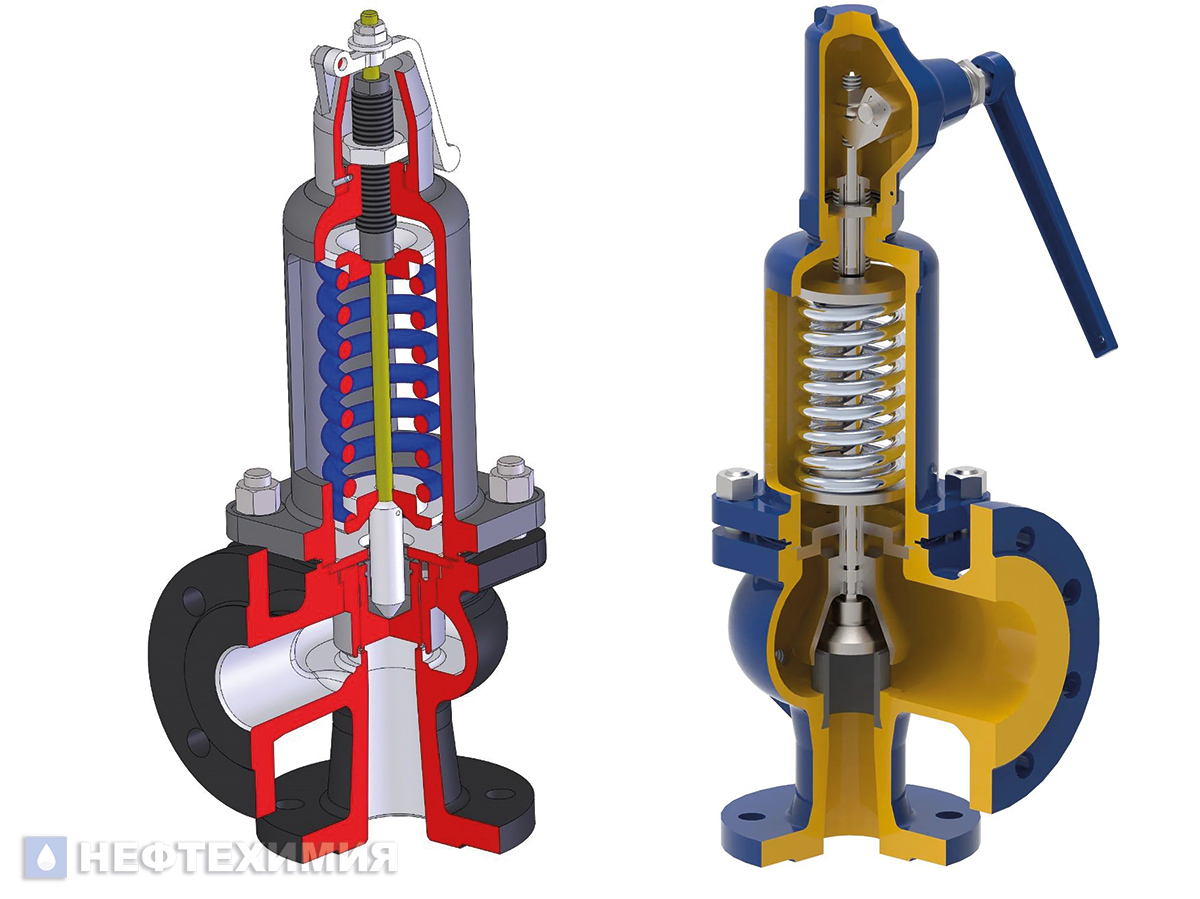

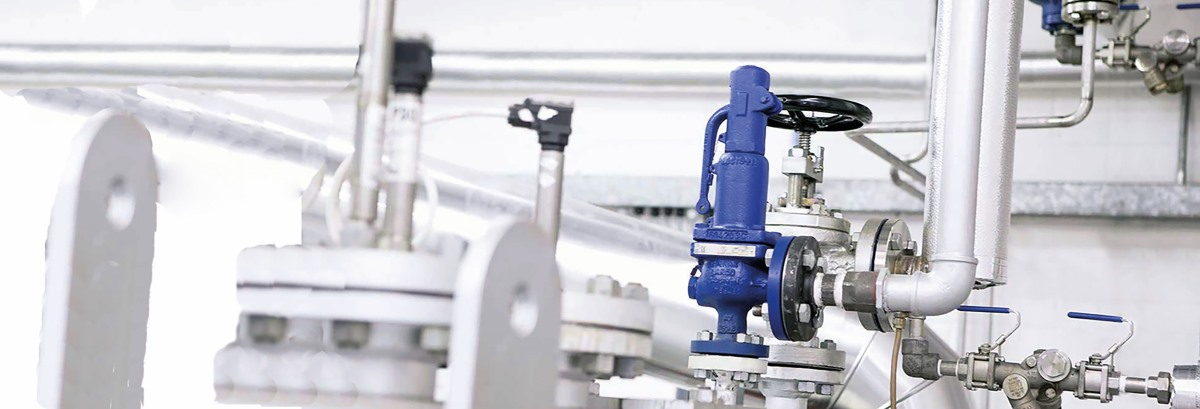

Сердце большинства ПК — тарельчатый затвор, прижатый к седлу усилием пружины. Когда давление среды превышает силу сжатия пружины (давление настройки), тарелка приподнимается, начинается сброс. После снижения давления клапан закрывается.

• Пружинные клапаны прямого действия— классика для большинства применений. Они простые, надежные, не требуют внешнего источника энергии. Применяются на емкостях, теплообменниках, трубопроводах среднего давления.
• Импульсные клапаны опосредованного действия используются для высоких давлений и больших расходов (например, на выходе из реакционных колонн или паровых котлов). Главный клапан открывается не напрямую, а под действием импульса от малого управляющего клапана. Это позволяет с высокой точностью управлять мощными потоками сбрасываемой технологической среды.

Важно знать, что между давлением начала открытия («подрывом») и полным открытием («подъемом») есть разница. А обратная посадка происходит при давлении ниже давления настройки. Эти параметры (подъем/посадка) критичны для обеспечения пропускной способности и стабильности системы.

БОЛЬШЕ ЧЕМ ПРОСТО ДИАМЕТР

Выбор ПК — комплексная задача.

1. Определение сценария и расчет пропускной способности.

Главный вопрос: от каких конкретно событий должен защищать предохранительный клапан? Стандартные сценарии включают блокировку выхода технологического потока, внешний пожар и последующий перегрев аппарата, отказ клапана-регулятора на теплоносителе в подогревателе продукта, разложение продукта.

Для каждого сценария (по стандартам API 521, ГОСТ) оценивается вероятность превышения расчетного давления и определяется количество среды, подлежащее сбросу. На основе этих данных определяется требуемая площадь сброса и подбирается подходящий предохранительный клапан.

Ошибка: брать клапан «с запасом» без учета реального сценария, что может привести к нестабильности технологического процесса.

2. Анализ рабочей среды.

Коррозионная активность определяет материал (от нержавеющей стали до сплавов типа Hastelloy). Вязкие или склонные к полимеризации среды требуют специальных конструкций — мембранных либо с «открытым» золотником, чтобы исключить залипание.

3. Настройка и сертификация.

Каждый ПК должен быть настроен на специализированном стенде и иметь сертификат завода-изготовителя. Самостоятельная регулировка в условиях цеха недопустима и противозаконна.

4. Особенности проектирования: от чертежа до монтажа.

Здесь кроются самые частые ошибки, сводящие на нет эффективность даже идеально выбранного клапана.

• Расположение. ПК должен устанавливаться как можно ближе к защищаемому оборудованию. Монтаж запорной арматуры между ними не допускается. Так же критически важны параметры подводящего патрубка: его длина и диаметр. Они должны быть такими, чтобы не создавать гидравлическое сопротивление. В противном случае клапан может сработать с запозданием или не открыться вовсе.
• Линия сброса (сливная линия). Расчет диаметра коллектора, ведущего на факел или в систему утилизации, — отдельная сложная задача.

Категорически запрещено без анализа и расчета объединять сбросы от разных аппаратов. Возможен эффект взаимовлияния. Линия должна иметь уклон и дренаж для отвода конденсата, а на улице — быть защищенной от замерзания.

Типичные ошибки:

категория 1: ошибки на этапе концепции и расчета:

— неверное определение расчетного сценария (самая фундаментальная ошибка);

— игнорирование фазового состояния среды при сбросе;

— пренебрежение противодавлением в сбросной системе;

— неправильный выбор типа клапана для конкретной среды;

категория 2: ошибки в обвязке и монтаже:

— установка запорной арматуры между оборудованием и ПК без соблюдения правил блокировки;

— отсутствие или неправильный дренаж в подводящем патрубке;

— неправильная ориентация монтажа;

— неучет нагрузок от линии сброса;

категория 3: процессные и эксплуатационные ошибки в проекте:

— несоответствие материалов клапана реальным процессным условиям;

— отсутствие анализа возможности «заклинивания» в открытом или закрытом положении;

— неправильный выбор давления настройки;

— игнорирование требований к месту сброса среды.

Кроме того, надо учитывать и подводные камни, которые возникают на стыке дисциплин. Механик должен понимать технологический сценарий, технолог — осознавать последствия фазовых переходов, проектировщик — задавать себе неудобные вопросы: «Что будет, если клапан заклинит открытым, если в сбросном коллекторе окажется давление, если среда при сбросе поведет себя не так, как в штатном режиме?» Ответы на них и глубокая проработка нормативной базы — вот что отличает формальное выполнение требований от создания по-настоящему безопасного объекта.

5. Эксплуатация — это продолжение проектирования.

Работа проектировщика не заканчивается сдачей проекта. Заложенные решения определяют эксплуатацию.

• Регламент проверок. ПК требуют периодической поверки и настройки. Для этого проектировщик должен предусмотреть возможность их безопасного демонтажа и установки заглушек.
• Признаки проблем. Если операторы отмечают постоянное «подтекание» или «шипение» клапана — это сигнал. Возможно, давление в системе слишком близко к настроечному или поврежден клапан.
• Кейс из практики. На одном из производств отмечалось частое несанкционированное срабатывание ПК на линии водорода высокого давления. На установке гидроочистки проектировщик предусмотрел предохранительный клапан на линии подачи водорода высокого давления. Клапан был выбран корректно, однако при вводе в эксплуатацию выяснилось, что он постоянно «подтравливает». Причина оказалась в том, что не выполнен анализ сторонних факторов: ПК установлен после регулятора давления, но слишком близко к нему. Пульсации и колебания давления на выходе регулятора приводили к частым кратковременным превышениям давления настройки клапана.

Вывод для проектировщика: при размещении ПК необходимо анализировать не только статическое, но и динамическое поведение потока в смежных узлах. Иногда для стабилизации давления перед ПК требуется демпфер или увеличение длины прямого участка трубопровода.

6. Интеллектуальные клапаны и цифровизация.

Цифровизация не обошла стороной и предохранительную арматуру. Появляются «умные» клапаны, оснащенные датчиками положения тарелки, температуры и усилия на пружине. Они позволяют прогнозировать необходимость обслуживания, фиксировать факты и параметры срабатывания, интегрировать данные в систему управления безопасностью предприятия.

Для проектировщиков это новый вызов: теперь нужно закладывать не только трубные обвязки, но и кабельные каналы, протоколы обмена данными.

ПРОВЕРЬТЕ СЕБЯ

1. Рабочее давление воздуха в аппарате 15 бар. При каком давлении должен начинать открываться предохранительный клапан прямого действия?

1. 15,75 бар;
2. 16,5 бар;
3. 18,0 бар.

2. Для среды, склонной к кристаллизации и забиванию, предпочтительнее предохранительный клапан:

1. пружинный, тарельчатый, из нержавеющей стали;
2. импульсный;
3. мембранный с полнопроходным отверстием.

3. Можно ли два предохранительных клапана с разных аппаратов вывести в один общий сбросной коллектор без дополнительных расчетов?

1. Да, если диаметр коллектора больше диаметров выходов клапанов.
2. Нет, необходимо проводить расчет на взаимное влияние и противодавление.
